開關柜(開關柜)是一種控制各種設備開關的電氣設備。開關柜外線首先進入機柜中的主控開關，然后進入子控制開關，每個子電路根據需要進行設置。如儀表、自動控制、電機磁開關、各種交流接觸器等。

一些還具有高壓和低壓腔開關柜，高壓總線，例如發電廠，一些還具有低循環減載以保護主要設備。開關柜內的元件主要包括斷路器、隔離開關、負載開關、操作機構、互感器和各種保護裝置。對于開關柜有許多分類方法，例如，斷路器的安裝方法可分為拆卸式開關柜和固定式開關柜；或者根據機柜的結構，可以分為開放式開關柜，金屬封閉式開關柜，金屬封閉式開關柜；根據電壓等級的不同，可分為高電壓開關柜，中電壓開關柜和低電壓開關柜。

按電壓等級分類

根據電壓等級的分類，ac100 v及以下通常被稱為低電壓開關柜(例如，PGL，GGD，GCK，GBD，MNS，等等。)，ac100 v及以上被稱為高電壓開關柜(例如，GG-1A、XGN15、KYN48等。)，有時高壓柜內的電壓為交流10kV，也稱為中壓柜(如XGN15 10kV環網柜)。

按電壓波形分類

分為:交流開關柜，DC 開關柜。

按內部結構分類

取款開關柜(例如GCS，MNS，等等。)，固定開關柜(例如GCK，GGD，等等。)

按目的分類

進線柜、出線柜、計量柜、補償柜(電容柜)、轉角柜和母線柜。

高壓開關柜時的“五項預防措施”

1.高壓開關柜真空斷路器小車在試驗位置閉合后，小車斷路器不能進入工作位置。(防止帶負荷關閉)

2.當高壓開關柜的接地刀處于閉合位置時，小車斷路器不能接通或斷開。(用接地線防止閉合)

3.當關閉高電壓開關柜的真空斷路器時，外殼的后門應與接地刀上的機器和柜門鎖定。(防止誤入帶電區間)。

4.工作時高壓開關柜的真空斷路器閉合，接地刀不能投入運行。(防止帶電接地線)

5.高壓開關柜的真空斷路器在閉合時不能退出臺車式斷路器的工作位置。(防止加載拉刀制動)

高電壓開關柜正常工作條件:

{！-PGC _列- }

1.環境溫度:環境空氣溫度不得超過40℃(上限)，一般區域?yàn)?5℃(下限)，嚴寒區域可為-15℃。如果環境溫度太高，金屬的導電性將降低，電阻將增加，表面氧化將加劇。另一方面，過高的溫度會大大縮短機柜內絕緣部件的使用壽命，降低絕緣強度。另一方面，過低的環境溫度會在絕緣部件中產生內應力，并最終導致絕緣部件的損壞。

2.海拔:一般不超過1000米。對于安裝在海拔1000米以上的設備，外部絕緣的絕緣水平應乘以所需的絕緣耐受電壓，再乘以校正系數Ka

IP3X防止直徑大于2.5毫米1的物體。防止直徑大于2.5毫米的固體進入外殼；2.防止厚度(直徑)大于2.5毫米的工具或電線接觸機柜中的帶電部件或活動部件

IP4X防止直徑大于1毫米的物體。防止直徑大于1毫米的固體進入外殼；2.防止厚度(直徑)大于1毫米的工具或金屬線接觸帶電部件或活動部件IP5X防塵1。防止灰塵進入影響產品的范圍；2.完全防止接觸機柜中的帶電部件或活動部件

IP6X防塵密封1。完全防止灰塵進入外殼；2.完全防止接觸機柜中的帶電部件或活動部件

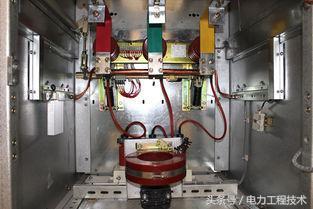

機柜中的電氣元件:

1.機柜中常見的主要電氣部件(主電路設備)包括以下設備:簡稱CT

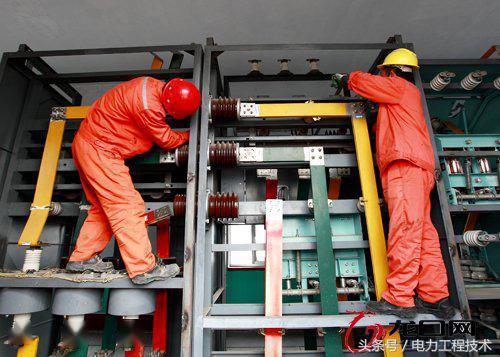

[絕緣部件，如穿墻套管、接觸盒、絕緣體、絕緣熱收縮(冷收縮)護套]主母線和分支母線

高壓電抗器[如串聯型:CKSC及起動電機型:QKSG]負荷開關[如FN212(L)，F(xiàn)N112(Z)]高壓?jiǎn)蜗嗖⒙?lián)電容器[如BFF130-1]等
