什么是功率配電箱？什么是不間斷電源輸入/輸出詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

許多人會想知道2+的冪是多少？什么是不間斷電源輸入/輸出配電柜？事實上配電箱是你接收負載的空柜子，就像一個敞開的房子里的小盒子。不間斷電源輸入/輸出配電柜是較大的機柜，目的相同。尺寸取決于您的不間斷電源的功率。

1

什么是功率配電箱？

電源配電箱是一種配電類型，電壓為380伏電壓配電箱分壓電源配電箱和照明配電箱，是配電系統的較終設備。配電箱是將開關設備、測量儀器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜或面板中，根據電氣接線要求形成低壓配電裝置。

在正常運行時，可通過手動或自動開關接通或斷開電路，在故障或異常運行時，可通過保護電器切斷電路或報警，運行中的各種參數可通過測量儀表顯示，某些電氣參數可調整到提示或信號偏離正常工作狀態，這在各種輸、配電和變電站中普遍使用。

2

根據供電系統的要求分類

(1)一類配電設備統稱為配電中心。它們集中安裝在企業變電站的位置，將電力分配給不同位置的較低級別配電設備。該級設備靠近降壓變壓器，因此電氣參數要求較高，輸出電路容量較大。

(2)二次配電設備是電源配電柜和電機控制中心的統稱。當負載分散且電路較少時，使用功率配電柜。電機控制中心用于負載集中、回路多的場合。他們將電能從上部配電設備的電路分配到附近的負載。這類設備應提供保護、監控和負載控制。

(3)較終配電設備始終稱為照明功率配電箱。它們遠離供電中心，是分散的小容量配電設備。

3

按結構特征和用途分類

(1)固定面板類型開關柜，通常稱為開關板或配電板。面板蓋開關柜的敞開式，正面有保護功能，背面和側面仍可接觸帶電部分，保護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，變電站室內集中供電。

(2)保護型(即封閉型)開關柜，指低壓開關柜，除安裝表面外，所有側面均封閉。機柜的電氣部件，如開關、保護、監控和控制，都安裝在由鋼或絕緣材料制成的封閉外殼中，該外殼可以安裝在墻上或墻上。機柜中的每個回路之間不能采取隔離措施，或者可以使用接地金屬板或絕緣板進行隔離。通常，門和主開關是機械聯鎖的。此外，還有一個保護表類型開關柜(即控制臺)，面板上裝有控制、測量、信號和其他電器。保護類型開關柜主要用作工藝現場的配電裝置。

(3)抽屜類型開關柜。這種類型的開關柜采用鋼板制成的封閉外殼，進線和出線電路的電氣元件都安裝在可抽出的抽屜中，形成一個能完成某種類型供電任務的功能單元。功能單元通過接地金屬板或由塑料制成的功能板與總線或電纜分開，以形成總線、功能單元和電纜的三個區域。每個功能單元之間也有隔離措施。抽屜類型開關柜具有高可靠性、安全性和互換性。它更高級開關柜，生產開關柜，大部分抽屜類型開關柜。適用于工礦企業和供電可靠性要求高的高層建筑，作為集中控制配電中心。

(4)電力和照明分配控制箱。大部分都是封閉式垂直安裝。由于使用場合不同，外殼的防護等級也不同。它們主要用作工礦企業生產現場的配電裝置。

4

功率使用配電箱

(1)便于電路故障時的管理和維護。

(2)配電箱和配電柜,配電盤、配電盤等。是成套設備，用于集中安裝開關、儀表等。

(3)普通配電箱由木頭或鐵板制成。

(4)配電箱目的:當然，停送電很方便，起到測量和判斷停送電的作用。

4

什么是不間斷電源輸入/輸出配電柜？

不間斷電源輸入/輸出配電柜用于電源室的中心。它具有功能完善、結構緊湊、穩定可靠的特點。不間斷電源實際上是一種不間斷電源。不間斷電源輸入/輸出機柜是一種根據不間斷電源的特點定制的設備。它可以控制配電裝置、機架式配電裝置和中央配電裝置，管理方便。

不間斷電源輸入輸出柜電纜橋架系列:金屬槽型、梯形、托盤型電纜橋架、熱鍍鋅電纜橋架、玻璃鋼電纜橋架。

不間斷電源輸入和輸出配電柜，包括輸入配電柜，不間斷電源和輸出配電柜，輸出通過電纜輸入到不間斷電源。不間斷電源經過校準和存儲后成為穩定的三相電輸出，輸出配電柜后通過電纜輸出到外部負載供電。

其特征在于，連接電纜包括中性線；不間斷電源輸出電纜中性線內導體的橫截面大于相線電纜導體的橫截面。安裝在每個內部功能單元中的進出斷路器按順序分層排列。塑殼斷路器以固定方式安裝，而微型斷路器安裝在導軌夾中。為確保安全方便的操作和維護，加上高度模塊化的設計，為快速簡單的安裝和故障維護提供了極大的便利。

6

不間斷電源輸入/輸出配電柜

(1)可靠性:所有部件都由制造商進行標準化和測試。

(2)安全性:前后面板隔離，防止人員接觸帶電部件；

(3)簡單性:由于使用預制構件，設計和安裝非常簡單；

(4)易于管理:完善的監控系統使機房管理人員能夠?qū)崟r控制設備的運行狀態，便于管理；

7

使用條件

(1)環境空氣溫度不高于+40℃，不低于-5℃。24小時內的平均溫度不得高于+35℃。

(2)室內安裝和使用時，使用場所的高度不得超過2000米

(3)在+40℃的高溫下，周圍空氣的相對濕度不得超過50%，在較低的溫度下允許有較大的相對濕度。(例如，在+20℃時為90%)應考慮由于溫度變化偶爾會發生的冷凝的影響。

(4)安裝設備時，垂直平面的傾斜度不得超過5%，設備應安裝在無劇烈振動和沖擊的地方，以及不足以腐蝕電氣元件的地方。

動力室配電柜

1.輸入:電源接入

2.輸出:網絡機房配電柜，不間斷電源輸入，備用電池電源，動力機房各種動力設施

3.消防聯動裝置

網絡機房配電柜

1.輸入:電源輸入和不間斷電源輸出

2.輸出:

不間斷電源輸出:每個機柜的配電裝置、消防主機、監控視頻頭

電源輸出:每個機柜的PDU、照明、墻壁插頭、精密空調、機柜空調、外墻電視

8

輸入空容量計算方法:

(1)三個輸入和三個輸出:相電流I = P/(3 * 220伏)。主輸入空閑開關和輸出空閑開關的容量通常為1.3*1，旁路輸入開關的容量為1.5 * 1。例如，如果主機為100KVA，主輸入空值和輸出空值的大小為1.3*151=196.3。，然后選擇200A打開并旁路開關250A。有時，為了方便起見，主輸入和輸出開關以及旁路輸入開關都選擇相同的打開容量，并且該值是旁路打開的容量。

(2)單輸入單輸出:相電流I = P/(220伏)。輸入/輸出開度的計算方法與三進三出的計算方法相同，此處不再贅述。

(3)三進一出:對于三進一出運行的不間斷電源主機，雖然主輸入端輸入的三相電流均分，即每相功率為不間斷電源總功率的三分之一，但考慮到不間斷電源故障，不間斷電源運行在旁路狀態，即負載全部掛在三相進線的一相上。因此，對于三合一輸出不間斷電源，輸入/輸出和旁路開路大小的選擇與三合三輸出模式相同。

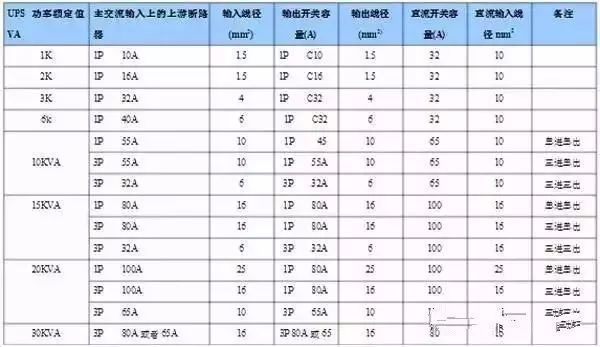

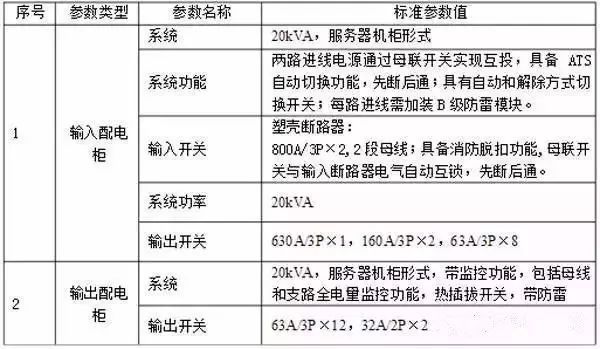

不間斷電源輸入輸出分布通用特性表
