配電箱報價的估計外殼尺寸詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

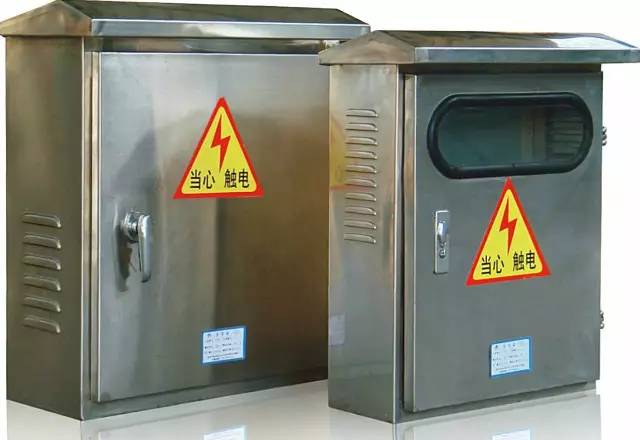

對于配電箱的報價，這原本是一個簡單的任務，但是對于許多剛剛開始報價的人員來說，這是一個困難的問題。有很多種配電箱，可以說是標準中的非標準機柜。關于盒子我們應該注意什么？

首先對配電箱材料、明裝、暗轉、懸掛式或落地式，以及一些特殊用途，如戶外、消防、采礦等設計圖紙進行描述。知道了這些，我們就知道這是什么樣的盒子，尺寸估計也很簡單。配電箱的尺寸由電氣部件的外部尺寸、安全距離和布線距離決定。

讓我們以標準控制箱為例:一個主開關CM100塑殼控制四個分支開關CM63塑殼，每個電路提供交流熱量。

就像這個控制箱我們會知道有這些組件:1個100型塑料外殼，4個63型塑料外殼，4個交流，4個熱連接，幾個信號燈按鈕，安全，接線端子，零接地排，基本上就是這樣。

部件排列順序:上部主開關100型塑料外殼預留給送線位置，其次是4個63型塑料外殼預留給走線位置，下部主開關100型塑料外殼預留給4個交流電熱絲(如果電熱絲沒有底座，中間100毫米)預留給接線位置。二次連接端子都放置在靠近門的一側，通?？刂葡錇樽髠乳T(行業習慣將右側的門鎖稱為左側開門，即左側開門，反之亦然)。端子以零方式放置在左側，端子以零方式放置在主開關的右側(或底部)，以便排列所有組件。

主開關上預留的進線位置是以方便連接為基礎的(飛狐距離一般小于合適的連接距離)，100A預留約150毫米用于約25根方形導線(注:現場連接主要采用國標連接頭，連接頭比普通連接頭長)，CM100塑殼外形尺寸為92 * 150 * 86毫米(M型)。

分支開關的塑料外殼和主開關之間必須考慮飛狐距離，電線150毫米，銅排200毫米，根據電流增加距離。CM63M的總尺寸為78 * 135 * 81.5毫米，在交流電和塑料外殼之間預留100毫米。32型交流和隔熱的總高度不得超過150毫米，按150毫米計算。如果沒有底座，按250毫米計算。如果沒有底座，按150毫米計算。如果沒有接地，按200毫米計算

然后我們得到配電箱的高度:

150進線位置+150總開關+150接線位置+135出線空口+100接線位置+150交流隔熱+150出線位置= 985毫米

寬度計算在較寬位置，即4個63型塑料外殼，忽略總開口左側的空間，4個塑料外殼81.5*4+塑料外殼之間的距離為10*(4)+安裝底板與配電箱側壁之間的估計距離為50*2，即:

326出線開關寬度和兩側+40開間隙+100間隙= 466mm；

深度主開關(交流可能稍高)78+背板估計30毫米+面板信號燈布線距離100毫米即:

78+30+100 = 208毫米或200毫米。

根據上面的估計(零接地行的位置可以忽略)，這個配電箱的大小是1000*寬500*深200，從而得到一個盒子的大小。
