在家居裝修中，水電工程占據裝修的關鍵點，水電安裝對未來生活有著非常重要的影響。家庭電路的鋪設更為重要。配電箱的安裝是家庭電路的主要控制開關。配電箱的安裝與家庭電路的日?？刂朴嘘P(guān)。home 配電箱的安裝關系到家庭用電的安全，這就要求我們?cè)谘b修過程中要特別注意。因此，我想和大家分享一下home 配電箱的安裝知識和home 配電箱的接線圖的相關布置，以便大家可以和福田電器一起了解home 配電箱的安裝方法和home 配電箱的接線圖。

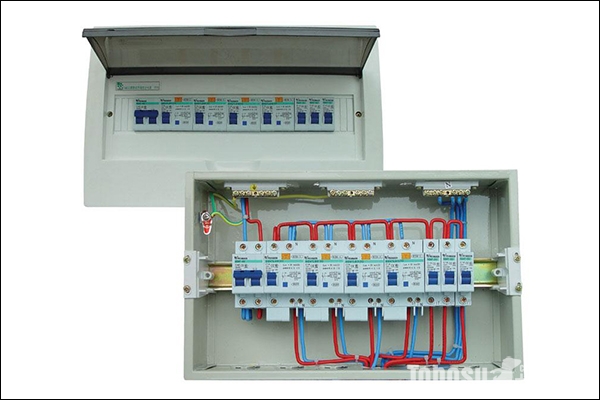

主頁配電箱安裝

1、家庭配電箱分為金屬外殼和塑料外殼兩種，有明式和暗式兩種，盒子必須完好無損。

2、家庭配電箱接線母線箱內應分別設置零線、保護接地線、相線，并要完好，絕緣良好。

3.空氣開關的安裝支架應光滑無阻礙，并有足夠的空間。

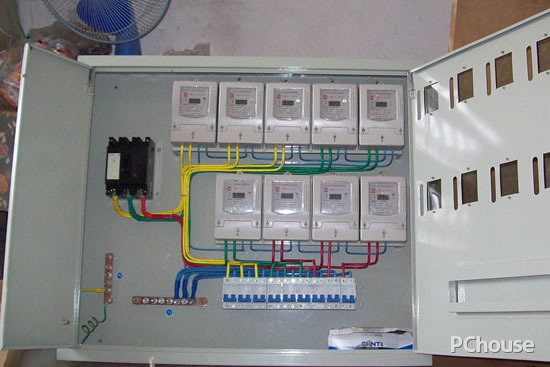

主頁配電箱安裝主頁配電箱接線圖

主頁配電箱安裝點有:

1、家庭配電箱應安裝在干燥、通風的地方，且無阻礙，使用方便。

2、族配電箱配電箱不應安裝得太高，一般安裝標高為1.8米，以便操作

3、進配電箱電管道必須用鎖緊螺母固定。

4.如果族配電箱配電箱需要打開孔，孔的邊緣必須平滑。

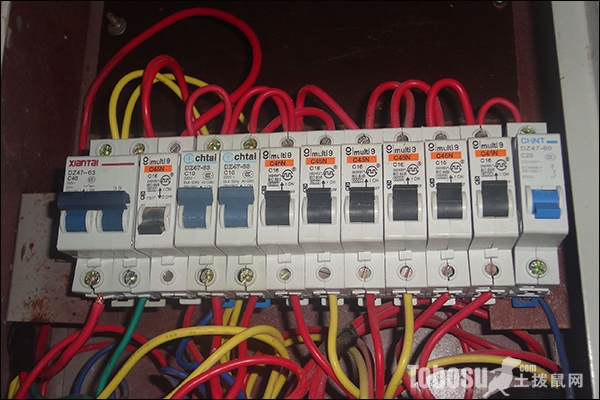

主頁配電箱安裝主頁配電箱接線圖

5.配電箱嵌入墻體時，應垂直水平，邊緣留有6mm的縫隙。

6.配電箱接線應整齊有序，端子螺絲必須擰緊。

7、每圈進線必須有足夠的長度，不得有接頭。

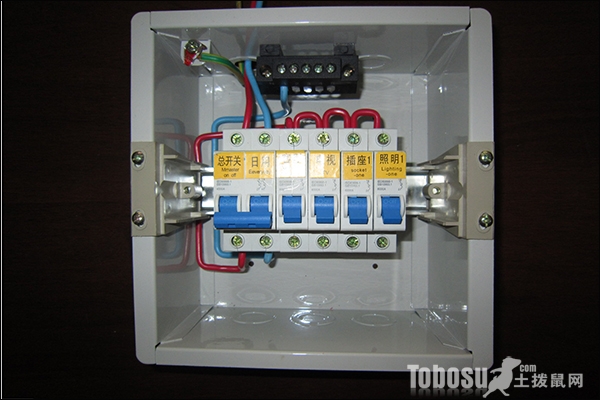

主頁配電箱安裝主頁配電箱接線圖

8.安裝后，請注明每個電路的使用名稱。

9.安裝后，住戶必須清理2+中的殘留物。

主頁配電箱安裝方法:

1.當明裝配電箱，配電箱安裝在墻上時，應使用開口螺栓(膨脹螺栓)固定。螺栓長度一般為預埋深度(75 ~ 150毫米)、箱底板厚度、螺母和墊圈厚度加上約5毫米的“頭部余量”之和。對于較小的配電箱，也可在安裝處預埋木塊(根據安裝孔在配電板四角的位置配電箱)，然后用木螺釘配電箱或配電板固定在木塊上。

2、暗裝配電箱，配電箱預埋在墻內安裝，砌墻時預留孔洞的長度和寬度應比配電箱大20mm左右，預留深度為配電箱厚度加上孔洞墻面抹灰的厚度。當砌體配電箱時，可以通過在盒子和墻壁之間填充混凝土來固定盒子。

3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電箱四周不應有縫隙，面板四周邊緣應靠近墻面，箱體與建筑物、構筑物的接觸部位應涂防腐漆。

4、配電箱螺旋熔斷器安裝在內部，電源線應連接到中間觸點的端子上，負載線應連接到螺紋端子上。這樣，當熔化的堆芯被裝載和卸載時，不會發生電擊。瓷塞保險絲應垂直安裝。

5.配電箱交流、DC或不同電壓等級的電源應有明顯標志。照明配電箱時，應分別設置零線(N線)和保護零線(PE線)母線，零線和保護零線應接在母線上，不得拼接，并應編號。

6、引出面板時，面板線孔應光滑無毛刺，金屬面板應安裝絕緣保護罩。金屬外殼配電箱外殼必須可靠接地(零)。

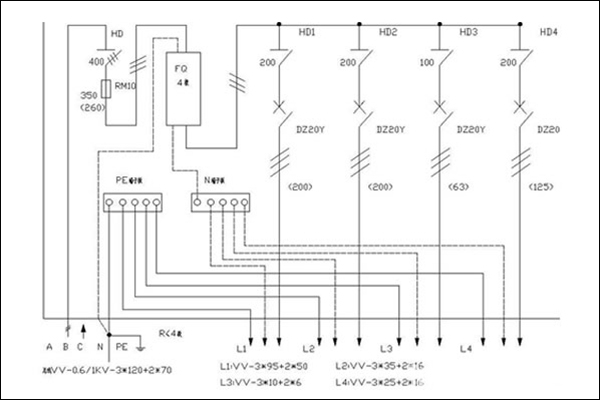

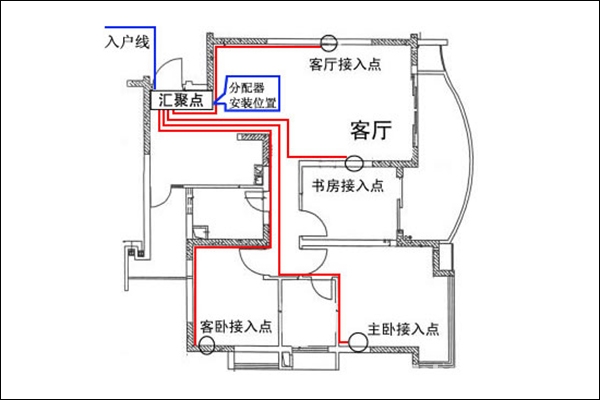

配電箱接線圖:

安裝時，Home 配電箱接線圖也很重要。小編輯專門為每個人準備了幾個非常詳細的接線圖。

結論:家庭用電是我們嚴格控制的一部分。如果電路安裝安全、完美，就可以在我們未來的生活中安全使用，消除家庭中的安全隱患。
