等級3 配電箱在分配系統中應該滿足什么要求詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

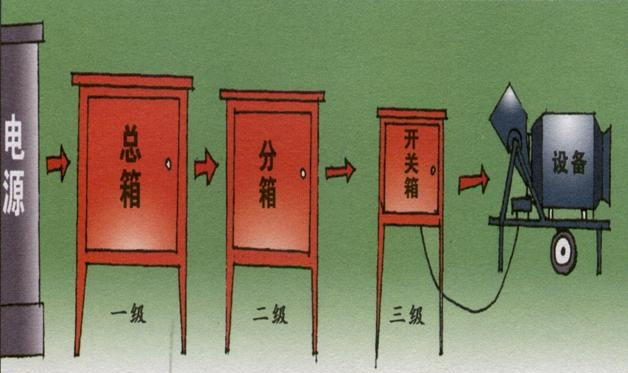

我們的公共配電系統應設置有配電柜或總計配電箱，分配電箱的開關箱，并實現三級配電。(如下圖所示)配電系統應如何設置3 配電箱級，3 配電箱級的具體要求是什么？今天，讓我們具體介紹一下三級配電中配電箱的具體要求。

首先，所有級別配電箱設置要求:

1、總數配電箱可設置若干子箱電箱；子箱電箱下方可設置多個開關箱。總數配電箱應位于靠近電源的區域，得分配電箱應位于電氣設備或負荷相對集中的區域。得分配電箱與開關箱之間的距離不得超過30m，開關箱與其控制的固定電氣設備之間的水平距離不得超過3m。

2.每個電氣設備必須有自己的專用開關盒。嚴禁用同一個開關箱直接控制兩個或兩個以上的電氣設備(包括插座)。

3、電源配電箱和照明配電箱應分開設置。當它們組合成同一個開關箱時，電源和照明應通過支路分配。電源開關箱和照明開關箱必須分開設置。

二、配電箱、開關箱安裝要求:

1 、配電箱應安裝在干燥、通風、常溫的地方，不得安裝在氣體、煙氣、濕氣等有害介質中，不得安裝在易受外界固體物沖擊、強烈振動、液體飛濺和熱源烘烤的地方。否則，應將其移除或保護。

2、配電箱時，開關箱應安裝正確、牢固。固定配電箱，開關箱中心點與地面的垂直距離為0.8-1.6m..

3.配電箱時，開關箱內的電器(包括插座)應按規定位置固定在電氣安裝板上，不得歪斜或松動。

4、配電箱電氣安裝板必須設置線路，必須通過線路端子板連接。

5.配電箱，開關盒中電線的電線入口和出口應位于盒的底部。

6.配電箱。開關箱的入口和出口應配有固定線卡。進出線應絕緣捆扎固定在箱上，不得與箱直接接觸。移動配電箱，開關箱進出線采用橡膠護套絕緣電纜，不允許使用連接器。

7、配電箱時，開關盒形狀結構應能防止灰塵。

三。內部組件要求:

1.當主電路裝有主漏電保護器時，還應安裝主隔離開關、分路隔離開關、主斷路器、分路斷路器或主熔斷器和分路熔斷器。設置并聯漏電保護器時，還應安裝主隔離開關、并聯隔離開關、主斷路器、并聯斷路器或主熔斷器和并聯熔斷器。

2、隔離開關應設置在電源進線端，分?jǐn)鄷r應使用帶可見分割點，并能斷開電源的所有兩極隔離電器。

3、總數配電箱的電壓表、總電流表、電度表及其他需要安裝的儀表。

4.開關箱內漏電保護器的額定漏電動作電流不得大于30mA，額定漏電動作時間不得大于0.1s .在潮濕或腐蝕性介質場所使用的漏電保護器應采用額定漏電動作不大于15mA、額定漏電動作時間不大于0.1s的防濺產品

5.漏電保護器的額定漏電動作電流總計配電箱應大于30mA，額定漏電動作時間應大于0.1s，但額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA。

四、其他要求:

1.配電箱，開關箱電源入口端嚴禁使用插頭和插座進行主動連接。

2、配電箱時，開關箱門應裝有鎖，并應有專人負責。

3.在維修和檢查國有企業的開關箱時，必須關閉和關閉相應的上一級電源隔離開關，并懸掛“禁止合閘，禁止工作”的斷電標志。嚴禁帶電作業。當施工現場停止工作超過1小時時，電源開關箱應斷電并上鎖。

4、配電箱時，開關盒必須按以下順序操作:

動力傳輸操作順序為:總計配電箱→點配電箱→開關箱；

停電操作順序為:開關箱→點數配電箱→總數配電箱；

5.配電箱。其他電氣設備不得隨意附在開關箱上。嚴禁隨意改變電氣設備的配置和接線。

6.配電箱，開關箱和出線過程中嚴禁承受外力，嚴禁接觸金屬尖口、強腐蝕性介質和易燃易爆材料。

配電系統中的3級配電箱分別有其功能和重要性，因此其要求也非常嚴格。只有滿足這些要求，它才能更好地服務于配電系統。

更多選型規格報價定制等問題可及時聯系廠家，以上就是等級3 配電箱在分配系統中應該滿足什么要求全部內容。
