“配電箱”是“照明配電箱”和“電源配電箱”的通稱，用于配電！主要有“發電”、“輸電”、“變電”和“配電”。通常情況下，首先產生電力，然后在升壓變壓器變為高電壓后，電力被轉移到各個地方。升壓變壓器逐步轉換到我們需要的電壓后，電力設備較終通過配電設備轉移。

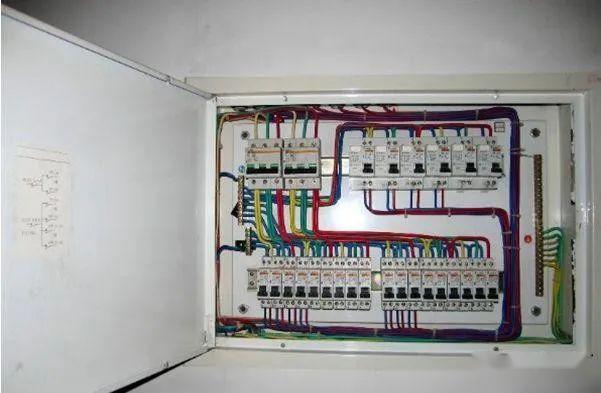

配電箱是一個龐大的數據參數，是集配電、計量、保護、控制和無功補償于一體的新型綜合。低壓森林一般由開關設備、測量儀器、保護裝置和輔助設備組成，按照電氣接線要求，組裝在封閉或半封閉的金屬柜內或屏幕上，形成低壓配電箱。在正常操作過程中，電路可以通過手動或自動開關接通或斷開。

首先，配電箱成分主要分為兩部分

(1)成套零件:即配電箱外殼及相關附件。

(2)電氣部件及相關附件:即空氣開關及其所需附件。

二。機柜由以下部分組成

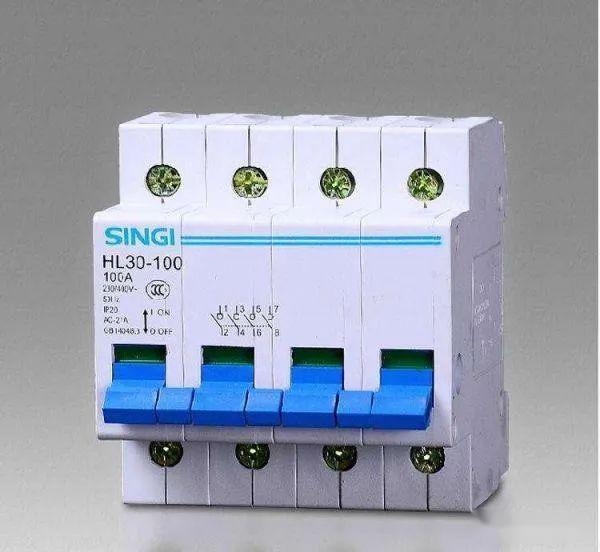

(1)斷路器

斷路器:兩個開關都是配電柜的主要元件，常用的有空氣開關、漏電開關和雙電源自動轉換開關。

空氣開關也是空氣開關，在電路中接通、斷開并攜帶額定工作電流和短路、過載等故障電流，在電路和負載過載、短路、欠壓的情況下，可以快速斷開電路，實現可靠保護。

斷路器的動觸頭、靜觸頭和觸桿有多種設計，但主要目的是提高斷路器的分斷能力。目前，利用某種接觸結構來限制斷路時短路電流峰值的限流原理，對提高斷路器的分斷能力起到了明顯的作用，得到了廣泛的應用。

空氣開關的工作原理:

自動空氣開關，也稱為低壓斷路器，可用于接通和斷開負載電路，也可用于控制不頻繁啟動的電機。它的功能相當于開關、過流繼電器、失壓繼電器、熱繼電器、漏電保護器和其他電器的部分或全部功能的總和。它是低壓配電網中重要的保護電器。

自動空氣開關具有多種保護功能(過載、短路、欠壓保護等)等優點。)，動作值可調，分斷能力高，操作方便，安全等。，所以它目前被廣泛使用。

(2)漏電保護開關

漏電保護開關的概念:

它不僅具有漏電保護功能，還能在人們接觸帶電線路時跳閘，確保人身安全。它是漏電保護器的主要功能。如果電氣設備絕緣不良，向外殼漏電，漏電保護器將跳閘，以防止人體接觸和觸電。同時，具有電流中斷、過載保護和短路保護功能。

漏電保護開關的原理:

漏電保護器工作原理圖。LH是一種零階電流互感器，由坡莫合金制成的鐵芯和纏繞在環形鐵芯上的次級線圈組成。電源的相線和零線穿過圓孔成為零序變壓器的初級線圈。變壓器的后出線是保護范圍。

漏電保護開關的功能:

1)當電氣設備或電路發生漏電或接地故障時，可在有人觸摸之前切斷電源。

2)人體接觸帶電物體時，可在011秒內切斷電源，從而降低電流對人體的傷害程度。

3)可以防止漏電引起的火災事故。

(3)雙電源自動轉換開關

雙電源自動轉換開關是電源選擇和選擇的自動轉換系統。當首先電路出現故障時，雙電源自動轉換開關自動切換到第二電路向負載供電。如果第二個電路出現故障，雙電源自動轉換開關自動切換到首先個電路向負載供電。
