高低壓集開關柜銅排制造技術已經到來，你知道詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

雖然銅排制造簡單，但由于成本原因，許多新人被限制接觸，以免造成不必要的損失。雖然有些人有機會接觸，但沒有一個好老師是很難做到的。制作銅條需要思考。沒有統一性，但越多越好。

安全距離

在制作銅排之前，我們應該知道各種機柜的安全爬電距離，然后才能有一個合理的想法。低壓柜相間和相對必須大于20毫米。雖然3cc標準為0.8毫米，但行業要求20毫米主要用于安全用電，因此必須超過20毫米。高壓10KV的安全距離在125毫米以上，有些公司的標準是130毫米。高壓35KV的安全距離為300毫米，有些公司規定為280毫米左右。

銅牌大小

一般來說，所用銅排的尺寸是根據各公司目前的承載能力標準，但行業中常用銅排的用途基本相同。

額定電流125A為15*3，200A為20*3，400A為30*4，630A為40*6或50*5，800為40*10或50*8，1000A為60*8，1600A為100*8，2000A為100*10，2500A為100*8行，3000A為100*10對，3500A為120*10對對刀開關上的銅排:600刀40*5，1000刀60*6，1500刀80*8，2000刀100*10等。當然，每個公司的標準是不同的，是根據實際情況選擇的。

尺寸

測量是銅棒制造中的一個難點，暫時無法解釋，但較重要的是找到正確的參考點或基點。以GGD出線柜為例:測量閘刀開關上觸點到母線的高度時，可以使用母線夾處側梁上方的梁。首先，可以用橫梁作為基點測量橫梁到母線上側的高度，然后可以測量橫梁到閘刀開關上觸點的高度，將這兩個值相加就可以得到銅排的高度。銅排的彎曲角度可以以立柱為基點，從立柱到ABC三相母線的距離，再從立柱到閘刀開關進行測量。其它地方的銅排測量方法相同。

制造

根據測得的尺寸，制作銅排時，注意銅排之間的搭接應符合國際標準孔，禁錮螺栓應先按規定安裝掉。40寬的銅排、一個M12螺釘、50寬的兩個M10螺釘或一個M16螺釘、60寬的銅排、四個M10螺釘、80寬的四個M12螺釘、100寬的銅排、四個M16螺釘和120寬的四個M18螺釘。此外，銅排的重疊部分應進行壓花和電鍍。完工后，使用黃、綠、紅、藍分色熱收縮套管。

裝置

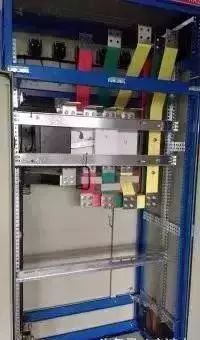

安裝銅排時，應注意搭接部分的對齊，不得有突出的菱角，并擰緊螺絲。

(版權屬于原作者，如果有侵權，刪除它！)
