電壓互感器開關柜是我們通常所說的高壓柜組中的電壓互感器柜。高壓變壓器開關柜的初始功能是測量母線電壓并提供母線過壓保護功能。到目前為止，由于電壓互感器容量的增加和配電網設備對配電網自動化的要求越來越高，電壓互感器也具有供電點的功能。

電壓互感器的結構:

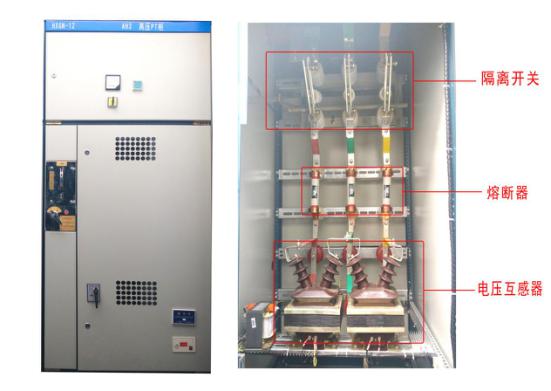

電壓互感器開關柜根據母線絕緣不同分為空氣絕緣、氣體絕緣和固體絕緣。它由柜體、開關、監控和保護組成。其機柜可分為四個間隔，即開關間隔、母線間隔、儀表間隔和電壓變化間隔。

開關間隔:位于機柜中部，配有負載開關、隔離開關、操作機構和保險絲。當開關和隔離開關斷開時，可以插入一個絕緣隔板來隔離總線和開關。

母線間距:位于柜體的上部和后部，母線水平排列，柜體可向兩側延伸，柜體連接簡單。

儀表間隔:儀表室位于柜體的前部，可安裝電壓表、電流表、轉換開關、繼電器、指示燈等部件，儀表室底部的端子板可安裝二次回路端子排和保險絲等。

電壓變化間隔:位于柜體底部，從開關通過保險絲街電壓互感器引出，通過電壓互感器的二次出口連接到儀器或改善操作電源。

電壓互感器的特性

目前，由于電壓互感器產品的發展，大容量互感器已經成為開關柜以內的首選。其容量可達2×6千伏安。除了為機柜內的操作和照明提供電源外，還可以為配電網自動化終端提供電力，以預測測試電源。

由于開關站一般配有雙端母線，每段母線由不同的電源引入，并配有一個電壓互感器開關柜，為了保證一段母線失壓后柜內及照明電源的正常運行，二段電壓互感器開關柜上一般安裝一個雙電源自動切換裝置和一個不間斷電源裝置， 雙端母線電壓互感器的低壓側有兩個引入雙電源自動切換裝置的進線端子，然后將出線端子連接到兩端的母線操作和照明電路，并安裝一些并聯的不間斷電源裝置以保證正常用電。
