低電壓開關柜型號有什么區別？詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

低壓開關設備和控制設備通常稱為低壓開關柜，也稱為低壓配電柜，是指交流和DC電壓低于1000伏的成套電氣設備。低壓配電柜市場需求隨著社會進步不斷擴大。那么，什么是低電壓開關柜型號？他們之間有什么不同？今天，童一達·邊肖(toeta)將逐一介紹他們。

一、引入低電壓開關柜型號

1，GGD系列開關柜

用途:主要適用于交流50Hz、額定工作電壓380伏、額定工作電流1000-3150安的配電系統，供變電站的電力用戶、發電廠、工廠、礦山等企業使用。主要用于電力、照明、發電和配電設備的功率轉換、分配和控制。

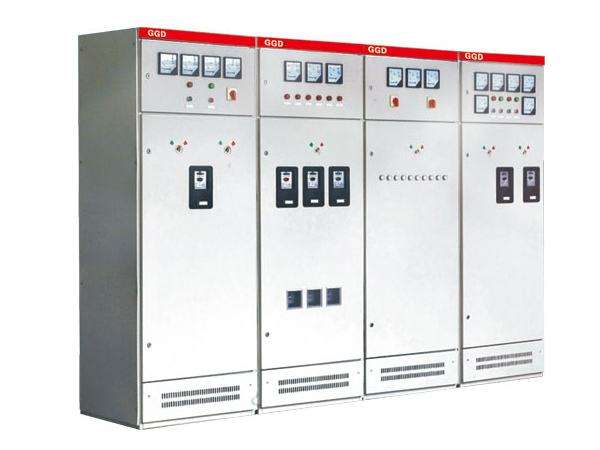

GGD系列開關柜

結構特點:GGD低壓配電柜的柜體為通用柜體，框架部分由8MW冷彎型鋼焊接組裝而成，有20個模具安裝孔，通用系數高。并充分考慮散熱問題。柜體的上下兩端設有不同數量的散熱槽。當機柜內的電氣元件發熱時，熱量上升并通過上槽排出，同時冷氣通過下槽不斷補充到機柜內，使密封的機柜本體自下而上形成自然通風通道，達到散熱的目的。

2，GCK系列開關柜

用途:主要適用于交流50(60)赫茲，額定工作電壓≤660伏，額定電流4000安及以下的控制配電系統，作為配電、電機控制、照明等配電設備。

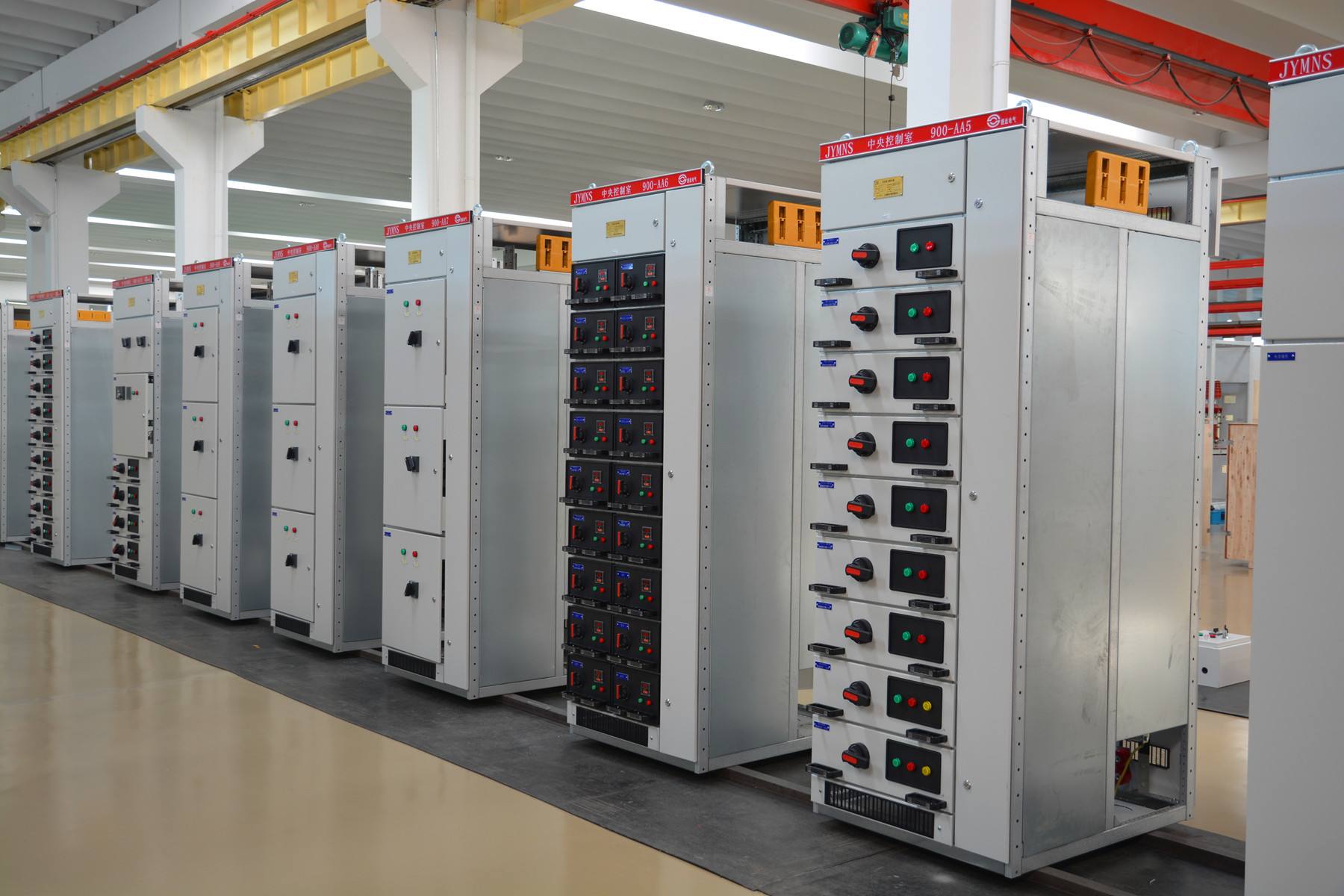

GCK系列開關柜

結構特點:整個機柜采用組裝式組合結構，安裝模塊化孔，零部件通用性強，適用性好，標準化程度高。柜體上部為母線室，前部為電器室，后部為電纜進出室。房間之間設置鋼板或隔熱板，以確保安全。

3，GCS系列開關柜

用途:主要用于發電和供電系統，三相交流頻率50Hz，額定工作電壓400伏(690伏)，額定電流4000安以下，用于電力、配電和電機的集中控制和電容補償。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，也可用于大型發電廠、石化系統等自動化程度高、對計算機接口要求高的場所。

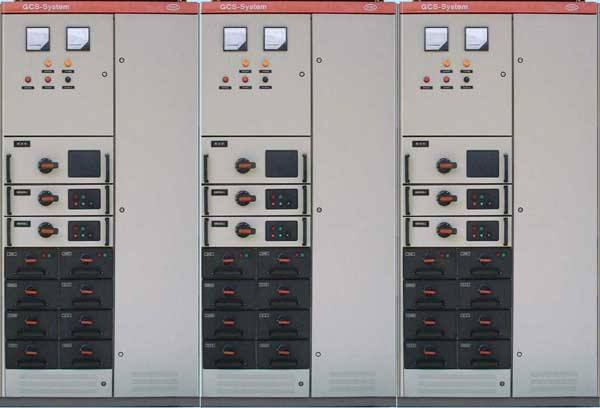

GCS系列開關柜

結構特點:每個開關柜的功能間相互隔離，隔離間分為功能單元間、總線間和電纜間；水平母線水平布置在機柜后面，以增強母線的抗電功率能力，這是使主電路具有高短路強度的基本措施。電纜室的設計使得電纜從頂部和底部進出非常方便。抽屜只改變高度尺寸，寬度和深度尺寸不變。具有相同功能單元的抽屜具有良好的互換性。抽屜面板上有明顯的開啟、關閉、測試和退出標記。

4，MNS系列開關柜

用途:適用于三相交流頻率為50Hz(60Hz)，額定工作電壓小于等于1000伏，額定電流為6300安及以下的配電系統。

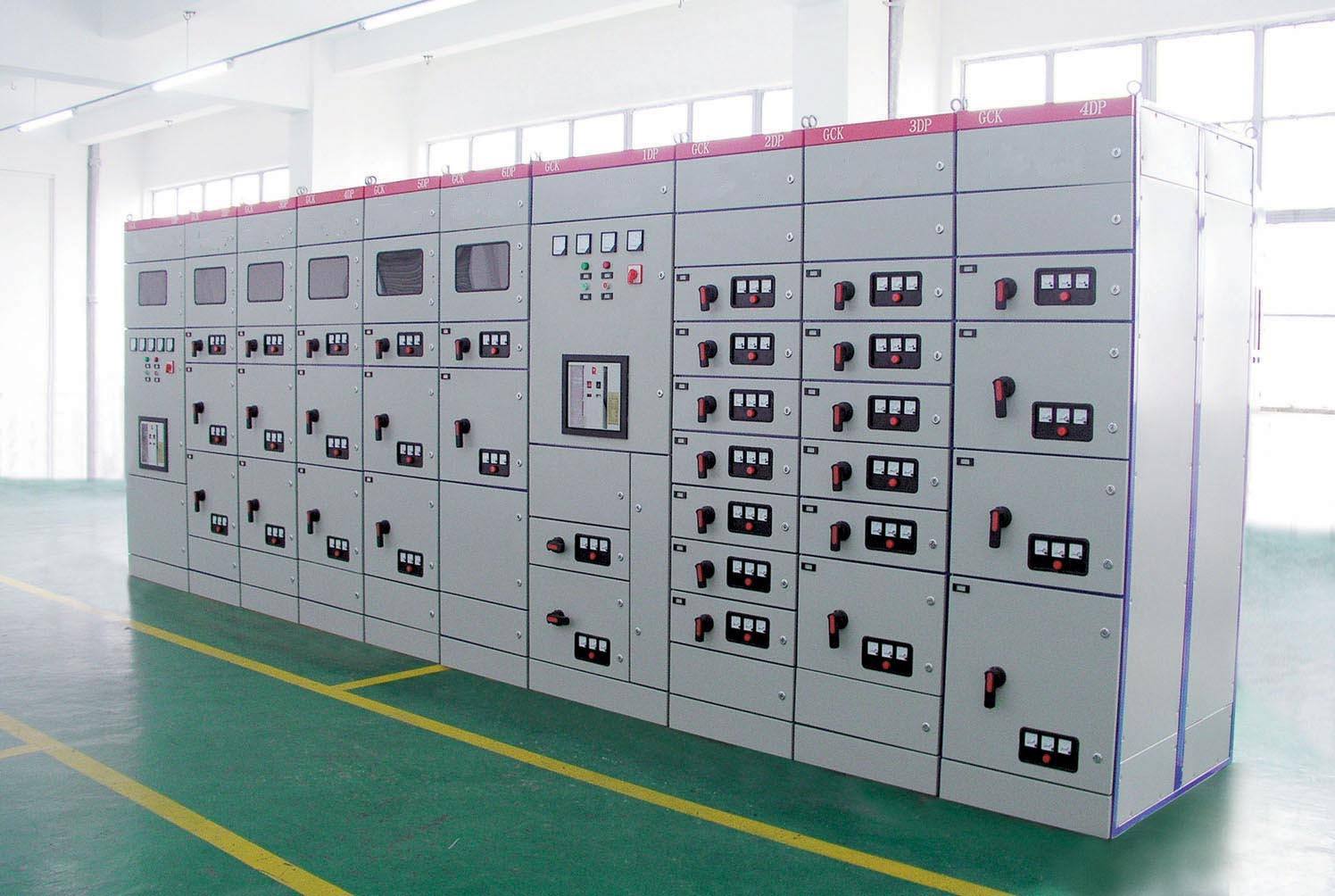

MNS系列開關柜

結構特點:組合式結構，開關柜內部尺寸、部件尺寸和隔間尺寸按照模塊化設計，通用性和標準化程度高。每個柜體分為三個腔室，即水平母線腔室、抽屜腔室和電纜腔室，腔室之間相互隔離，有效防止了因母線與其它線路之間的故障或短路而引起的開關元件電弧放電事故；該結構設計可滿足各種進出口方案，如上進出口、上進出口、下進出口、下進出口等。柜體可根據不同工作環境的要求選擇相應的防護等級。

第二，上述低壓開關柜差

1.GGD是固定柜，GCK，GCS，MNS是抽屜柜；

2.GCK柜和GCS柜、MNS柜抽屜推動機構不同；

3.GCS機柜只能在一側操作，而MNS機柜可以在兩側操作。

三、低電壓開關柜各型號優缺點

抽屜式櫥柜價格較低，易于維護，并且有許多回路，但成本昂貴。然而，固定類型的環路相對較少，占用的土地也更多。如果客戶提供的位置太小而無法固定，則應將其更改為提取類型。

1、GGD:

優點:操作簡單，安裝維護方便。

缺點:電路少，單元不能任意組合，占用面積大，不能與計算機通信。

2.GCK開關柜與GGD固定機柜相比

優點:電氣方案靈活，系列化，通用性強，各種方案單元任意組合；柜體可容納更多的回路，節省占地空間，防護等級高，安全可靠，維護方便。

缺點:臥式母線位于機柜頂部，立式母線沒有阻燃塑料功能板，安全性差。

3、GCS

優點:具有較高的技術性能指標，可與現有進口產品競爭。根據安全、經濟、合理、可靠的原則，新型低壓抽出式開關柜，還具有分斷、高合閘能力、動態熱穩定性好、電氣方案靈活、組合方便、串聯實用性強、保護等級高等特點。

缺點:受絕緣插頭連接器的電氣性能和工藝質量的影響，可靠性和安全性差于8+；電氣指數略低于8+。

4、MNS

優點:緊湊的設計，標準的模塊設計，高技術性能和緊湊的網站。

缺點:原裝櫥柜成本高，國產櫥柜質量打折扣。

更多選型規格報價定制等問題可及時聯系廠家，以上就是低電壓開關柜型號有什么區別？全部內容。
